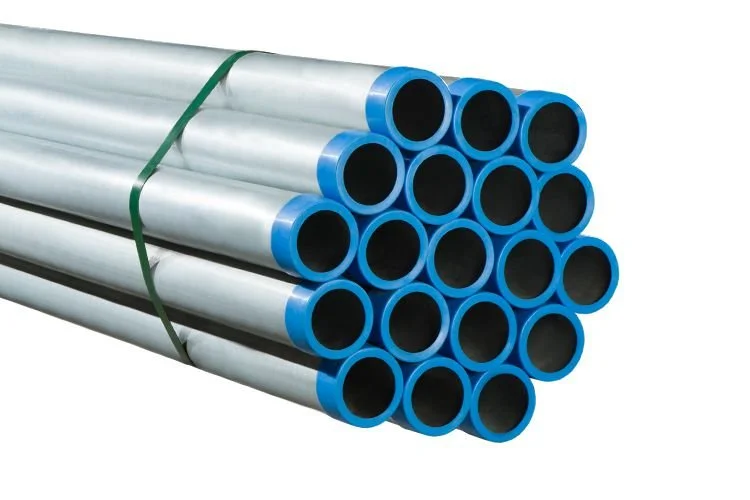

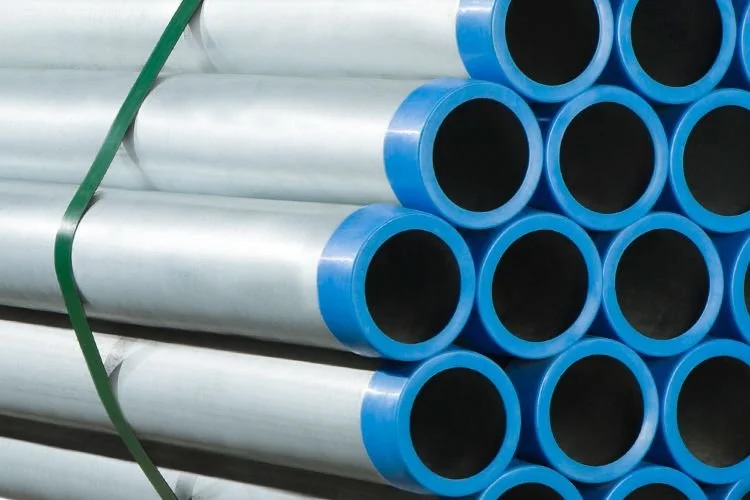

Venta de Tubería Conduit Rígida

Contamos con entregas en todo el país, gracias a nuestras 52 bodegas de resguardo para la entrega de materiales en toda la República Mexicana

Precios Directos de Fábrica

Descripción

Tubería de acero con soldadura longitudinal para la conducción de fluidos en la industria del petróleo y gas natural. Proceso de fabricación en frío o caliente, que cumple con los estándares nacionales e internacionales para la conducción de fluidos a las presiones requeridas en la industria del petróleo. Los procesos de fabricación están vigilados por estrictos controles de calidad, a través de diferentes pruebas que aseguran la calidad del producto terminado, como pruebas electromagnéticas (corrientes Eddy), prueba hidrostática, ultrasonido (UT) y aplastamiento. Certificado por American Petroleum Institute (API).

Características

Diámetros de 15 mm a 150 mm (1/2” a 6”).API 5L PSL1/PSL2 anexo H (gas amargo), grado máximo en X52.
Longitudes: 6.40 m, 7.62m y 12.8 m.
Con extremos lisos, biselados o con rosca y cople.
Resistente a la corrosión de tránsito.

INFORMACIÓN TÉCNICA

Dimensiones y características de la Tubería para Conduit Rígido NMX-J-534 longitud 3.20 m (10.4 ft)//ANCE D00036A/20130829 // Ced.40 CFE-LAPEM- K311-K1537-12

DESIGNACIÓN		DIÁMETRO EXTERNO NOMINAL		ESPESOR		PESO		PESO		PESO		EMPAQUE
mm	in	mm	in	mm	in	kg/m	lb/ft	kg x 3.20 m	kg x atado	lb x 10.4 ft	Ib x atado	tubos x atado
16	1/2	21.3	0.840	2.8	0.109	1.27	0.85	4.06	515	8.86	1125	127
21	3/4	26.7	1.050	2.9	0.113	1.68	1.13	5.39	685	11.77	1495	127
27	1	33.4	1.315	3.4	0.133	2.50	1.68	8.00	728	17.48	1590	91
35	11/4	42.2	1.660	3.6	0.140	3.39	2.27	10.83	986	23.66	2153	91
41	11/2	48.3	1.900	3.7	0.145	4.05	2.72	12.96	1179	28.29	2575	91
53	2	60.3	2.375	3.9	0.154	5.44	3.66	17.41	1062	38.03	2320	61
63	2 1/2	73.0	2.875	5.2	0.203	8.63	5.80	27.61	1022	60.30	2231	37
78	3	88.9	3.500	5.5	0.216	11.29	7.58	36.11	686	78.86	1498	19
103	4	114.3	4.500	6.0	0.237	16.07	10.80	51.44	977	112.32	2134	19

Dimensiones y características de la Tubería para Conduit Rígido UL-6 longitud 3.05 m (10 ft) Ced.40// UL E156557/ LAРЕМ К311D-12

DESIGNACIÓN		DIÁMETRO EXTERNO NOMINAL		ESPESOR		PESO		PESO POR TUBО		MERCADO NACIONAL			MERCADO EXPORTACIÓN
mm	in	mm	in	mm	in	kg/m	lb/ft	kg x 3.05 m	lb x10 ft	kg x atado	Ib x atado	tubos x atado	kg x atado	Ib x atado	tubos x atado
16	1/2	21.3	0.840	2.6	0.104	1.22	0.82	3.71	8.18	472	1039	127	929	2046	250
21	3/4	26.7	1.050	27	0.107	1.61	1.08	4.90	10.79	622	1370	127	979	2157	200
27	1	33.4	1.315	3.2	0.126	2.38	1.60	7.27	16.02	662	1457	91	872	1922	120
35	11/4	42.2	1.660	3.4	0.133	3.23	2.17	9.85	21.71	897	1976	91	887	1954	90
41	11/2	48.3	1.900	3.5	0.138	3.87	2.60	11.80	25.99	1074	2365	91	944	2079	80
53	2	60.3	2.375	3.7	0.146	5.18	3.48	15.79	34.79	963	2122	61	947	2087	60
63	21/2	73.0	2.875	4.9	0.193	8.24	5.53	25.12	55.33	929	2047	37	929	2047	37
78	3	88.9	3.500	5.2	0.205	10.75	7.22	32.78	72.21	623	1372	19	983	2166	30
103	4	114.3	4.500	5.7	0.225	15.30	10.28	46.67	102.82	887	1954	19	933	2056	20

Nota: Tolerancias en diámetro exterior y espesor basadas en la norma correspondiente.

Número máximo de conductores eléctricos que deben usarse en la Tubería Conduit

CAL/ ALAMBRE	mm	13	19	25	32	38	51	64	76	102
	in	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4
MCM AWG
16		6	10	17	30	41	68	98	150
14		4	6	10	18	25	41	58	90	155
12		3	5	8	15	21	34	50	76	132
10		1	4	7	13	17	29	41	64	110
8		1	3	4	7	10	17	25	38	67
6		1	1	3	4	6	10	15	23	41
4		1	1	1	3	5	8	12	18	31
3		-	1	1	3	4	7	10	16	28
2		-	1	1	3	3	6	9	14	24
1		-	1	1	1	3	4	7	10	18
0		-	-	1	1	2	4	6	9	16
00		-	-	1	1	1	3	5	8	14
000		-	-	1	1	1	3	4	7	12
0000		-	-	-	1	1	2	3	6	10
250		-	-	-	1	1	1	3	5	8
300		-	-	-	1	1	1	3	4	7
350		-	-	-	1	1	1	1	3	5
400		-	-	-	-	1	1	1	3	6
500		-	-	-	-	1	1	1	3	5
699		-	-	-	-	-	1	1	1	4
700		-	-	-	-	-	1	1	1	3
750		-	-	-	-	-	1	1	1	3
800		-	-	-	-	-	1	1	1	3
900		-	-	-	-	-	1	1	1	3
1000		-	-	-	-	-	1	1	1	3
1250		-	-	-	-	-	-	1	1	1
1500		-	-	-	-	-	-	-	1	1
1750		-	-	-	-	-	-	-	1	1
